非常感谢你使用本公司生产的远程遥控器，在你使用本产品之前，请认真阅读本手册，并妥善保存，以备查读。

安全告知

危险：

●严禁湿手操作保护器

●使用中严禁触摸导电部位

●维护保养时候，必须确保产品不带电

严禁用短路的方法来测试产品

注意：

●本产品不具备任何保护功能，建议用户在进线端安装具有保护功能的断路器，实用于18kW以下的电机15kW以下的潜水泵

●安装、维护和保养时，应由具有专业知识的人员操作

●产品的各项特性出厂时已整定使用中不得自行折装和随意调节

●使用前请确认产品的工作电压，额定电流（功率），频率及特性是否符合工作要求

●为防止相间短路，应对接线端裸露的导线或母线进行绝缘处理

特别提醒：

●本控制器在线路出现故障跳闸后，请先检查线路，排除故障后再开机

●重新启动负载时先确保电机是静止状态，即保护器跳闸后让负载电机停止转动后再开启保护器，以免影响保护器的功能

●同时距离的远近是跟使用的环境有关的，特别是有干扰和阻挡的地方距离也会缩短

●本控制器的所有功能都是经过制造商整定，任何人不得私自开启机壳，当遥控距离或根本无法使用，有可能是遥控电量不足，此时可以根据遥控器的指示灯亮暗区分，如按键按时很暗说明遥控器要更换电池了，本遥控器使用的是9V重叠电池。

●遥控使用的频率为315MHz，如果遥控距离变近或根本无法使用，可能是因为信号干扰引起的，出现此情况可反应至工厂进行其它频率定制。

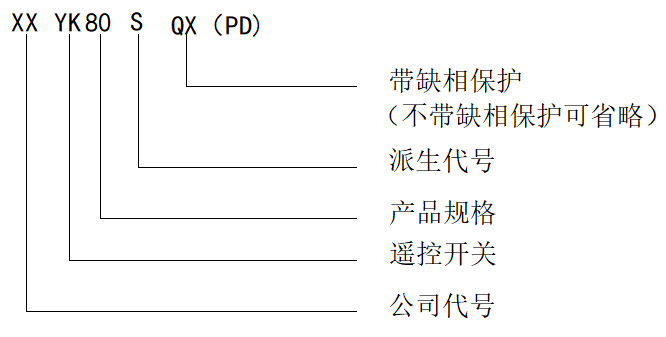

●快速选型

用途及适用范围

1、我公司生产的远程遥控控制器，具有0~3000米远距离遥控功能，特别适用于鱼塘、田间抽水、山林灌溉，同时也适合潜水泵、风机、空压机的远距离控制。用户可以根据需要随时遥控启动和停止控制器。

2、产品的适用环境。

（1）海拔高度不超过2000m。

（2）没有雨雪侵蚀的地方。

（3）无爆炸危险的介质并无腐蚀和破坏绝缘的气体与导电尘埃的地方。

（4）周围环境温度为：-5~40℃。

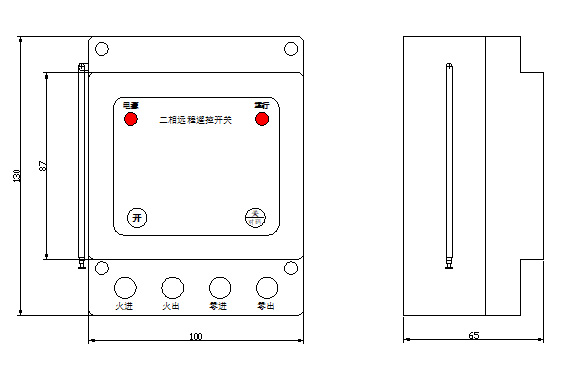

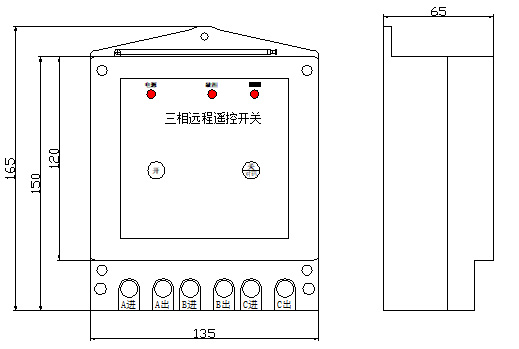

3、安装尺寸及接线示意图

二相

三相

4、产品结构及功能

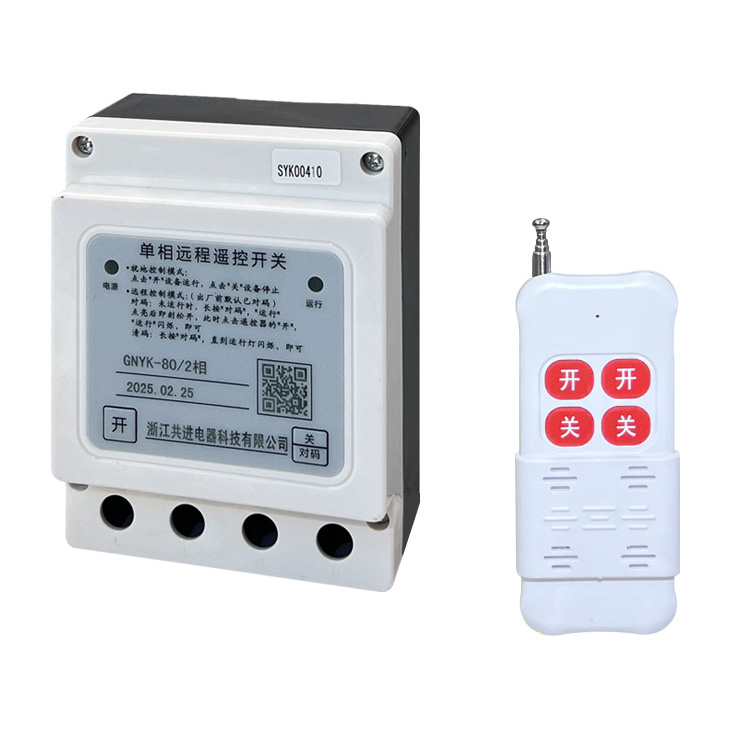

（1）遥控器主要由发射器和接收器组成。

（2）保护器内部有继电器、控制器等组装而成。

（3）PT型为普通遥控型，QX型为有缺相功能型。缺相动作时间≤3s。

★遥控功能，本产品遥控系统为百万分之一的误码率，所以用户大可放心使用不必担心会出现误开启，本产品有别于其它遥控系统，高可靠高稳定是我们开发本系统的一惯宗旨，本遥控系统出厂时已配对使用。

★缺相保护功能：带有QX的产品具有缺相保护功能，无论进线端或出线端任意缺一相电时，开关会在3秒钟内自动断电，保证负载及时停止运行，以保证负载不会因为缺相而损坏或烧毁。

★如用户在使用过程中要增加遥控器或是要清除目前所使用的遥控器时按以下方法操作;

（1）增加遥控时，按住主机上学习按键1-3秒钟后，工作指示灯会亮起，此时放开学习按键，马上再按一下遥控器上开键和关键，如果主机上工作指示灯闪一下，说明此时遥控器与主机配对成功，此时可以任意操作遥控器开关主机，学习成功后主机会记录下遥控器并长期保持。

（2）如要删除主机所有记录的遥控器，需按住学习键5-8秒钟以上，待主机上工作指示灯闪三下说明主机清除成功，此时遥控器不起作用。

5、开箱检查

用户开箱后须检查产品是否完好无损，是否因运输和保管不善造成产品有缺陷，如有上述现象产品不能使用，请及时与供销商联系解决。

6、公司承诺

自产品出厂日起主机12个月内，遥控器3个月内在客户正常储运、保养、使用条件下，因公司的制造问题而不能正常使用的时候，我公司提供三包服务。

7、订货须知

订货时必须写明：名称、型号、规格、数量。

如：三相远程遥控器YK-80B/3 QX   18kW   100只

注：1）如果要定做特殊要求的产品可与厂家协商订做
